 LNG鶴管特點：
由于極度的低溫，材料選擇和焊接要求更高；
由于極度的低溫，密封圈的密封性能有很大的不同；
由于極度的低溫，一般旋轉接頭的潤滑脂的應用幾乎不可能；所以應設計配置旋轉接頭的氮?dú)鉂?rùn)滑系統。



序號	項目?jī)?nèi)容	要求	序號	項目?jī)?nèi)容	要求
1	型號	AL 2543	19	裝載端連接	DN50/HG20592-2009 PN25 RF
2	處理的介質	LNG	20	氣相端連接	DN50HG20592-2009 PN25 RF
3	液相直徑	DN80-50	21	排放接口連接	Yes
4	氣相直徑	DN80-50	22	氮?dú)獯党鱿到y(tǒng)	3/4吋 、1吋
5	操作壓力	0. 5Mpa	23	低溫隔離閥門	2“球閥，液相臂和氣相臂各一個
6	設計壓力	Liquid：1.6MPa	24	內臂	SS304L
7	操作溫度	-196－ 65攝氏度	25	外臂	SS304L
8	設計溫度	-196/65攝氏度	26	立柱	CS
9	黏度	0.1336CP	27	接頭/旋轉接頭	SS304L
10	密度	447.8(liquid) Kg/m3	28	平衡單元	CS
11	流量（最大）	裝車：80(liquid) m3/h, ,	29	O型環	PTFE
12	地震載荷	0.2 G	30	墊圈	金屬纏繞墊/PTFE
13	允許壓力下降	0.03MPa	31	低溫隔離球閥	Yes
14	氣體回收	Yes	32	排放連接	Yes
15	操作	Manual  手動	33	可移動彎管	Yes
16	內臂尺寸	DN80	34	氮?dú)獯党到y(tǒng)	yes
17	外臂尺寸	DN80-50	35	基礎螺栓	Yes
18	平衡類型	彈簧	36	停車鎖緊裝置	Yes



   LNG鶴管主要工藝過程（以照片說明）

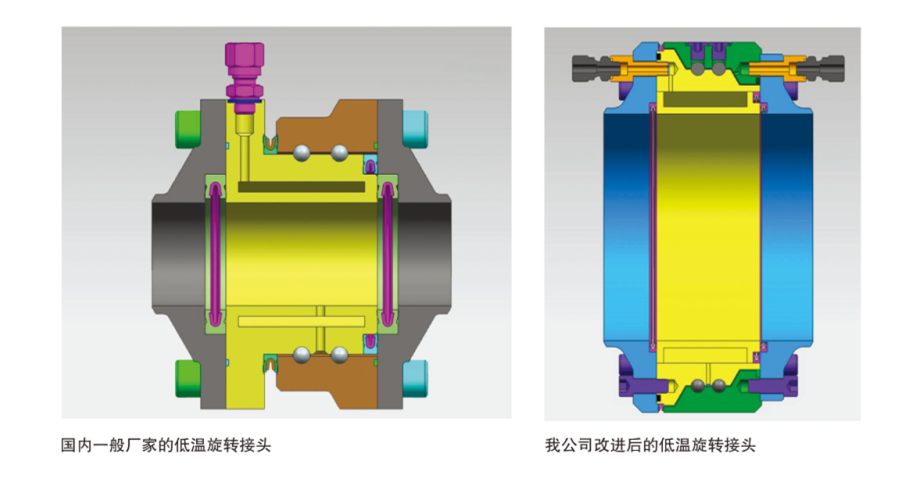

  旋轉接頭的主要工藝過程
  鍛件--------固溶處理--------毛坯加工-------內圈的內外套的裝配----內圈的內外套焊接--------內圈、外圈及法蘭在液氮罐里深冷----------精密數控加工------密封面的精密研磨---------組裝成旋轉接頭主體
